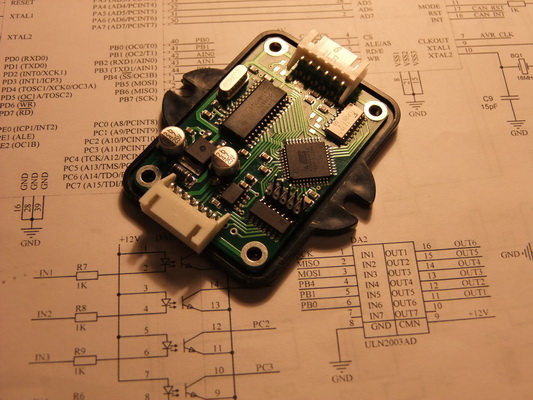

Данный модуль имеет 4 входа для подключения кнопок и 6 выходов для управления силовыми реле.

Назначение входов .

По нажатию кнопки , модуль выдаёт в линию CAN сообщение  на определённой скорости шины  и с заданной периодичностью , пока кнопка нажата.

Может выдаваться 4 различных сообщения .

Поддерживаемая скорость шины CAN :

5 , 8.333 , 47.619 , 95.238 , 33.333 , 10 , 20 , 50 , 100 , 125 , 250 , 500 , 800 , 1000 kbps .

Данная функция применяется для дублированой выдачи сигналов управления на штатную автомагнитолу с управлением по шине CAN , для управления блокировкой , разблокировкой дверей , стёкол , управление освещением и другими функциями управляемыми через CAN шину автомобиля .

Назначение выходов .

При получении сообщения  по шине CAN с определённым периодом , включается выход назначеный на это сообщение и остаётся включеным пока это сообщение передаётся .

Поддерживаемая скорость шины CAN :

5 , 8.333 , 47.619 , 95.238 , 33.333 , 10 , 20 , 50 , 100 , 125 , 250 , 500 , 800 , 1000 kbps .

Данная функция применяется при подключении прицепов , модуль прочитав на шине сообщения о включеных габаритах , поворотнике , стоп сигнале , противотуманке , подсветке , включает соответствующий выход.На выходе стоит драйвер ULN2003 поэтому неодходимо подключать не напрямую а через реле .

Используется при подключении сигнализаций (сообщение разблокировки замков , открытия дверей или включения освещения.
